Протон-М — ракета-носитель
«Протон-К» выводит на орбиту модуль «Звезда» для МКС

 Ракетоноситель «Протон-К» выводит на орбиту модуль «Звезда» для МКС

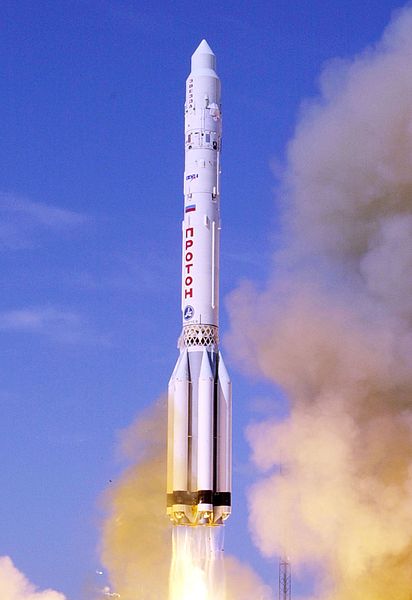

Протон-М — ракета-носитель
«Протон-К» выводит на орбиту модуль «Звезда» для МКС     Фото отсюда >>>

     Ракета-носитель ;«Протон-М»            >>>

     Протон-М — ракета-носитель тяжёлого класса, предназначенная для выведения автоматических космических аппаратов на орбиту Земли и далее в космическое пространство. Разработана в 1961—1967 годах в подразделении ОКБ-23 (ныне ГКНПЦ им. М. В. Хруничева), являвшемся частью ОКБ-52 В. Н. Челомея. Исходный двухступенчатый вариант носителя «Протон» (УР-500) стал одним из первых носителей средне-тяжёлого класса, а трёхступенчатый «Протон-К» — тяжёлого, наряду с американской РН «Сатурн-1Б».

     РН «Протон» явилась средством выведения всех советских и российских орбитальных станций «Салют-ДОС» и «Алмаз», модулей станций «Мир» и МКС, планировавшихся пилотируемых космических кораблей ТКС и Л-1/«Зонд» (советской лунно-облётной программы), а также тяжёлых ИСЗ различного назначения и межпланетных станций.

     С середины 2000-х годов основной модификацией ракеты-носителя «Протон» стала РН «Протон-М», используемая для запуска как федеральных российских, так и коммерческих иностранных космических аппаратов.

     История создания

     В начале 60-х годов XX столетия руководство СССР было заинтересовано в создании ракет, способных выводить в космос большую полезную нагрузку военного назначения, а также нести боеголовку в несколько десятков мегатонн в тротиловом эквиваленте. Проекты на разработку этих ракет представили все конструкторские бюро (КБ): КБ С. П. Королёва, которое в то время уже работало над межконтинентальной баллистической ракетой (МБР) Р-9, представило проект тяжёлой «лунной» ракеты Н-1; КБ М. К. Янгеля предложило проект унифицированных МБР Р-46 и тяжёлой РН Р-56 со стартовой массой 1165—1421 т; опытное конструкторское бюро № 52 (ОКБ-52) под руководством В. Н. Челомея предлагало создать семейство ракет различной стартовой массы для широкого диапазона забрасываемого груза: МБР лёгкого класса УР-100 («Универсальная Ракета»), МБР среднего класса УР-200, МБР тяжёлого класса УР-500 и сверхмощную РН УР-700

     По первоначальному проекту УР-500 представляла собой четыре параллельно соединённые двухступенчатые ракеты УР-200 с третьей ступенью, изготовленной на базе модифицированной второй ступени УР-200. После тщательной проработки этого варианта оказалось, что такая конструкция ракеты не позволяет достичь желаемой относительной грузоподъёмности. Проведя углубленную проработку концепции ракеты, ОКБ-23 начало разработку УР-500 по трёхступенчатой схеме с последовательным (тандемным) расположением ступеней. Тем не менее, как и предполагалось на начальном этапе, в качестве верхних ступеней было решено применить модифицированный вариант УР-200.

     Ракета разрабатывалась как в боевых вариантах: глобальной орбитальной и межконтинентальной баллистической ракеты (12 000 км) для поражения сверхмощной термоядерной головной частью (индекс — 8Ф17, мощность — 150 мегатонн) особо важных целей в любой точке планеты, так и в варианте ракеты-носителя тяжёлых спутников

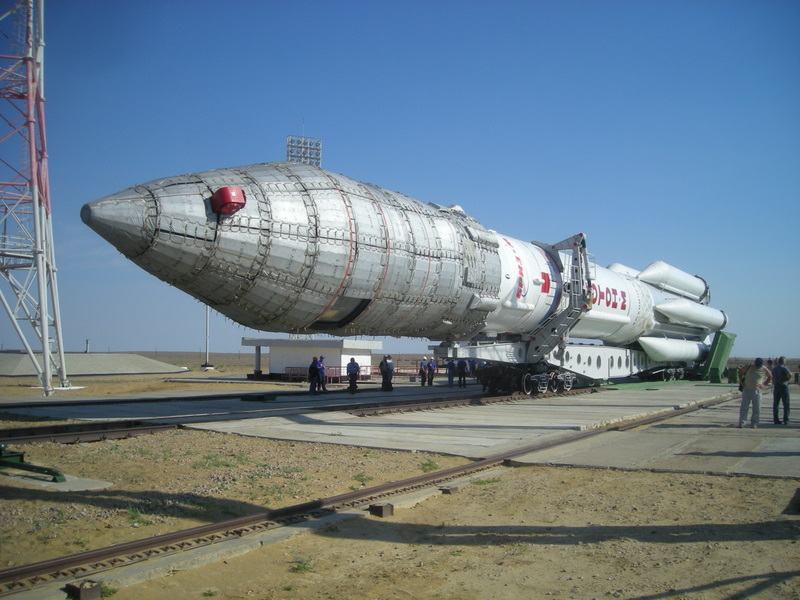

РН «Протон-М» со спутником Inmarsat-4F3 перед установкой на стартовый стол
Протон-М — ракета-носитель
РН «Протон-М» со спутником Inmarsat-4F3 перед установкой на стартовый стол     Фото отсюда >>>

    Ракета-носитель "Ангара": описание и характеристики. Справка

     «Протон-К» выводит на орбиту модуль «Звезда» для МКС. Конструкция универсального ракетного модуля выбрана с учетом использования существующих в Центре им. М.В.Хруничева производственной оснастки и освоенных передовых технологий.
     Семейство ракет-носителей "Ангара" включает в себя носители от легкого до тяжелого классов в диапазоне грузоподъемностей от 1,5 т до 25 тонн на низкой околоземной орбите. Стартовая масса ракеты-носителя, т - от 149 У "Ангары 1.1" до 773 у "Ангары-А5"     >>>


Как устроена ракета. Как работает. Протон-М — ракета-носитель Карта России, Россия и космос. Описание и характеристики ракетоносителя. «Протон-К» выводит на орбиту модуль «Звезда» для МКС. . Авиация и космонавтика Беларусь. Реферат. Картинки для планшета Российской Академии Космонавтики им. К. Э. Циолковского Стартовая комплекс Протона. Откуда стартует Протон

Что еще сказал Путин?

  Аварии в 1967—1970 годах

Самый аварийный период пришёлся на время отработки РН в условиях «лунной гонки» СССР-США в 1967—1970 гг. В это время проводились лётные испытания ракеты-носителя, разгонного блока Д, возвращаемого аппарата типа «Зонд», а также аппаратов семейства «Луна» и «Марс». 9 неудач произошло во время работы первый трёх ступеней РН «Протон»: пять во время работы 2-й и 3-й ступеней, две — 1-й ступени, и по одной — по ложной команде системы безопасности и из-за разрушения головного обтекателя КА. Ещё четыре неудачи произошли вследствие отказов двигательной установки разгонного блока Д. В общем, поставленные задачи были выполнены только в 10 пусках из 25.

Трагически закончилась авария на космодроме в июле 1968 года. При подготовке к пуску космического корабля «Зонд-5Б», назначенному на 21 июля 1968 года, лопнул бак окислителя блока Д, частично разрушив головной обтекатель (ГО). Корабль 7К-Л1 с полуразрушенным ГО упал на несколько метров вниз и застрял на площадках фермы обслуживания; бак горючего блока Д с пятью тоннами керосина оторвался от фермы и упёрся в элементы третьей ступени ракеты. По одним данным 1 человек погиб, один был ранен, по другим данными погибло 3 человека.

К этому периоду также относится авария 19 февраля 1969 года, когда на 51,4 секунде полёта ракеты произошло разрушение головного обтекателя во время прохождения зоны максимального скоростного напора. В результате был потерян первый самоходный аппарат типа «Луноход»[78]. Другая опасная авария произошла 2 апреля 1969 года при запуске АМС «Марс», когда произошёл отказ одного из двигателей РД-253 на 0.02 секунде. На 41-й секунде полёта ракета врезалась носом в землю примерно в 3 км от стартовой установки. Стартовый комплекс практически не пострадал, но в близлежащем МИКе вылетели стекла

Мобильный патруль Фото Беларуси
Мобильный патруль!
Ну что? Захостимся!
Протон-М — ракета-носитель. Протон-М — ракета-носитель для девочек Тут как в сказке - скрипнула дверь!
Почем нынче звезды?
Курсы обмена Валют
Фотостудия "Лувр"
История фирмы Нокия
Продажа картин в Минске
Минский вернисаж
Мисс Интерконинталь
Авторынки Минска
Как добраться?
Рекламные агентства
Адреса ресторанов Минска
Достопримечательности Минска. Интересные места города
Интересные места города
Минск 50-х сегодня. Карта Минска
Минск 50-х сегодня
Discovery-Belarus
Belarus-Nemiga
Belarusian Discovery
National-geographic
Discovery-science
Animal-planet
Belarusian Hhistory
Discovery Civilisation
Гербы городов Беларуси
Беловежская пуща
Пальмы на Минском море? Фото Беларуси
Где это Минское море?
О городах Беларуси
Дворец Паскевичей
Музыкальная столица?
Анастасия жила в Слуцке
Гродно. Корона Батория
Нарочь - озеро или курорт
Орша-город на Днепре
Средневековый Полоцк
Борисов-Борисфен!

Минск. 2003-2015
vic2005@mail.ru
Связь по ICQ 288-702-522 288702522
Все права защищены!

Авторынок Цены на авто Запчасти В Минске Nemiga Discovery-Belarus Belarus-Nemiga Минск 12 месяцев Средневековые города Беларуси Polotsk Могилев Grodno Nesvizh Slutsk Logoisk Myadel Orsha
На главную
Завод МАЗ
Новинки МАЗа 1
Новинки МАЗа 2
Белаз в Жодино
Минский тракторный
Минские мотоциклы
Музей авиации
Автобус МАЗ-107
Маз-Ралли
Маз-Ралли
Мисс Интерконтиненталь
Фотостудия в Минске
Фотостудия в Минске

Туристическая карта Минска
Туристическая карта Минска

Pogoda в Минске
Pogoda в Минске

Погода на Беларуси. Погода на завтра
Трактор-Гигант

Минская область
Курортный Логойск
Анастасия жила в Слуцке
Нарочь - озеро или курорт
Борисов-Борисфен!
Несвиж. Остров сокровищ
Летняя дача Радзивиллов
Родной дом Белазов!
Мирский замок
Беловежская пуща
Стадион Динамо

Автовокзалы Минска
Минский метрополитен
Расписание авиарейсов
Расписание автобусов из аэропорта Минск-2

Минск. 2003-2015
vic2005@mail.ru
Связь по ICQ 288-702-522 288702522
Все права защищены!

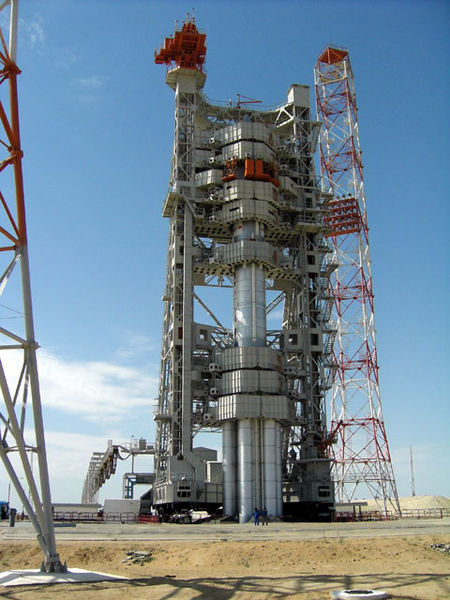

Протон-М со спутником Anik-F1R, «обхваченная» передвижной фермой обслуживания
Космонавтика СССР. Космонавтика в России. Авиация и космонавтика

Протон-М со спутником Anik-F1R, «обхваченная» передвижной фермой обслуживания.
Протон-М со спутником Anik-F1R, «обхваченная» передвижной фермой обслуживания       фото отсюда >>>

    Стартовые площадки       >>>

     2 часть - Стартовый комплекс.

     Пуски РН «Протон» осуществляются только с космодрома Байконур, где к 1965 году были созданы технический и стартовый комплексы с двумя рабочими местами (площадка 92/1) и двумя пусковыми установками (ПУ) (площадка 81). К концу 70-х годов был построен ещё один стартовый комплекс (площадка 200) для обеспечения расширяющейся программы запусков различных космических аппаратов на РН «Протон».

     Обе стартовые площадки объединены общей сетью коммуникаций и используют общий комплекс сооружений, обеспечивающих каждую из них сжатыми газами, водой, электроэнергией и хладагентами для термостатирования компонентов топлива и космических аппаратов. Сборка блоков ракеты, интеграция носителя с полезным грузом и общая проверка системы осуществляются в горизонтальном положении в монтажно-испытательном корпусе (МИК) на технической позиции (площадка № 92) космодрома Байконур. Посредством транспортёра-установщика на железнодорожном ходу РКН (ракета космического назначения) доставляется из МИКа на топливно-заправочную станцию для заправки РБ «Бриз-М». После заправки РКН транспортируется на стартовый комплекс и устанавливается на пусковое устройство. С помощью передвижной фермы обслуживания на рельсовом ходу проводятся электрические проверки РН и головной части, заправка РН и РБ (в случае использования РБ ДМ) компонентами топлива и сжатыми газами, набор готовности двигательной установки ракеты и пуск РКН.

     В настоящее время на Байконуре имеются четыре стартовые позиции РН «Протон-К» и «Протон-М»: по две на площадках 81 и 200, однако только три из них находятся в рабочем состоянии. Стартовые позиции расположенные западнее именуются «Левыми»; расположенные восточнее — «Правыми». Каждой из этих позиций соответствует номер: 81Л (левая) — № 23, 81П (правая) — № 24, 200Л — № 39, 200П — № 40.

Площадка 81Л (ПУ № 23) используется для пусков РН «Протон-К» в рамках федеральных программ. В последние несколько лет не использовалась, последний пуск был произведён 27 марта 2004 года;
Площадка 81П (ПУ № 24) используется для пусков РН «Протон-К» и «Протон-М» в рамках федеральных программ;
Площадка 200Л (ПУ № 39) используется для пусков РН «Протон-К» и «Протон-М» в рамках международных программ компанией ILS;
Площадка 200П (ПУ № 40) была законсервирована в 1991 году. Позже эту ПУ планировалось переделать в стартовый комплекс для ракет типа «Ангара», и технологическое оборудование этого стартового комплекса было демонтировано. И хотя проект стартового комплекса «Ангары» был перебазирован на площадку № 250, пуски с этой ПУ возобновлены не были.

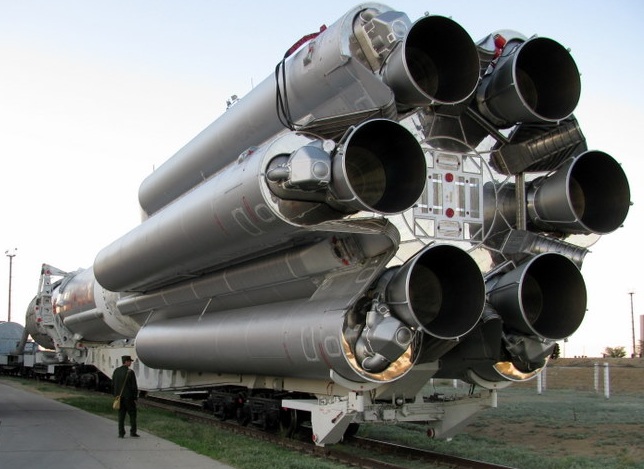

Первая ступень РН «Протон»
Как устроена ракета. Авиация и космонавтика

Устройство. Первая ступень РН «Протон»
Первая ступень РН «Протон»

    Конструкция       >>>

     Первый вариант ракеты-носителя «Протон» был двухступенчатым. Последующие модификации ракеты, «Протон-К» и «Протон-М», запускались либо в трёх- (на опорную орбиту), либо в четырёхступенчатом вариантах (с разгонным блоком).

Ракета-носитель (РН) УР-500 («Протон», индекс ГРАУ 8K82) состояла из двух ступеней, первая из которых была разработана специально для этой РН, а вторая унаследована от проекта ракеты УР-200. В этом варианте РН «Протон» была способна выводить 8,4 т полезного груза на низкую околоземную орбиту.

Первая ступень

Первая ступень состоит из центрального и шести боковых блоков, расположенных симметрично вокруг центрального. Центральный блок включает в себя переходный отсек, бак окислителя и хвостовой отсек, в то время как каждый из боковых блоков ускорителя первой ступени состоит из переднего отсека, бака горючего и хвостового отсека, в котором закреплён двигатель. Таким образом, двигательная установка первой ступени состоит из шести автономных маршевых жидкостных ракетных двигателей (ЖРД) РД-253. Двигатели имеют турбонасосную систему подачи топлива с дожиганием генераторного газа. Запуск двигателя осуществляется путем прорыва пиромембран на входе в двигатель.

Вторая ступень

Вторая ступень имеет цилиндрическую форму и состоит из переходного, топливного и хвостового отсеков. Двигательная установка второй ступени включает в себя четыре автономных маршевых ЖРД конструкции С. А. Косберга: три РД-0210 и один — РД-0211. Двигатель РД-0211 является доработкой двигателя РД-0210 для обеспечения наддува топливного бака. Каждый из двигателей может отклоняться на угол до 3°15' в тангенциальных направлениях. Двигатели второй ступени также имеют турбонасосную систему подачи топлива и выполнены по схеме с дожиганием генераторного газа. Общая тяга двигательной установки второй ступени составляет 2 352 кН в пустоте. Двигатели второй ступени запускаются раньше начала выключения маршевых ЖРД первой ступени, что обеспечивает «горячий» принцип разделения ступеней. Как только тяга двигателей второй ступени превышает остаточную тягу ЖРД первой ступени, происходит подрыв пироболтов, соединяющих фермы ступеней, ступени расходятся, а продукты сгорания из камер ЖРД второй ступени, воздействуя на тепловой экран, тормозят и отталкивают первую ступень.
